General Features

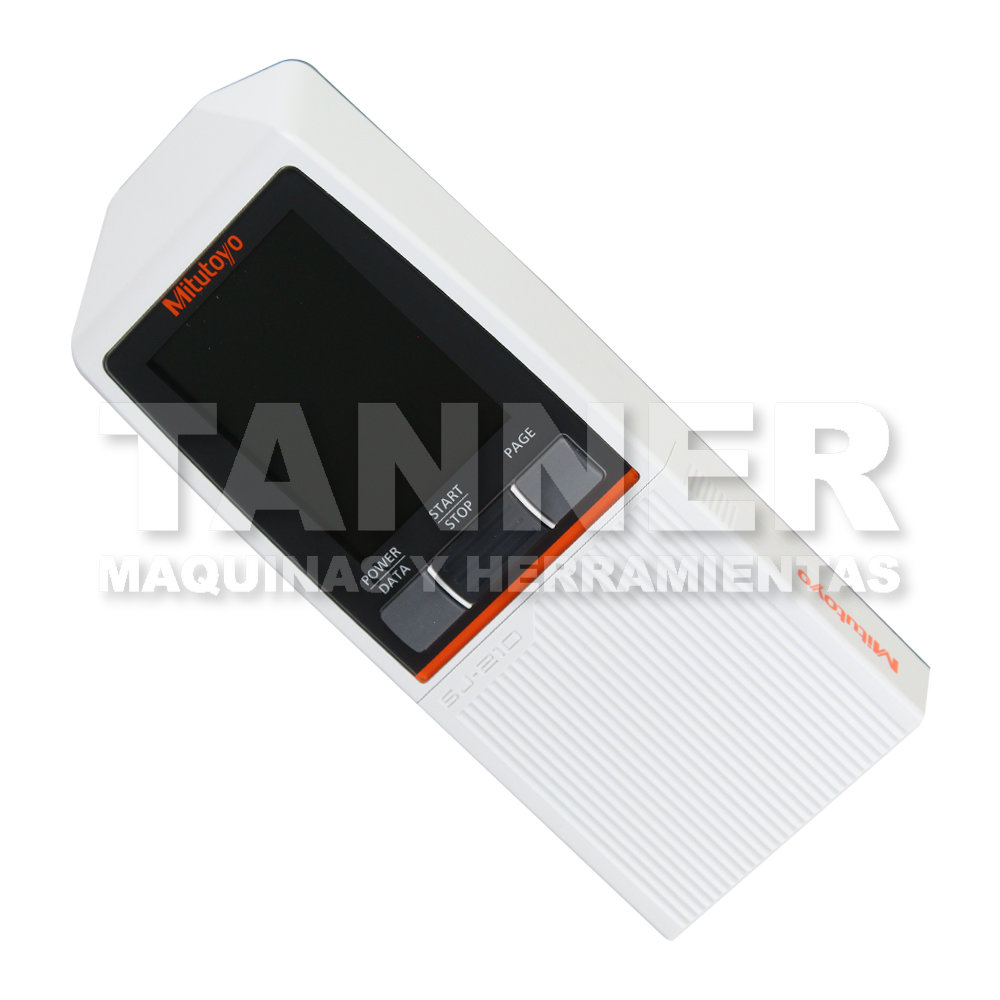

- La pantalla LCD a color muestra no solo los valores medidos, sino también la forma de la rugosidad superficial. Además, las letras y los números más grandes mejoran la visualización.
- Cumple con varias normas de rugosidad. Puede evaluar varios parámetros y funciones, incluida la longitud arbitraria de medición. Con el uso de los botones en la parte superior y dentro de la unidad principal, el trabajo se ha vuelto más fácil. Muestra el resultado después de la medición en propia pantalla.
- La batería interna permite realizar la medición sin tener que enchufar el dispositivo.
- Con la impresora opcional es posible emitir informes con valores y gráficos.
- Existe una función que avisa sobre la vida útil estimada de la punta.
- Tres tipos de accionamiento: Estándar, Transversal y Retráctil para adaptarse a diferentes geometrías y de diferentes accesos al área que se va a medir.
Technical Data
| Fuerza de medición | 0.75 mN |
| Cantidad de segmentos de muestra | x1,x2,x3,x4,x5,x6,x7,x8,x9,x10, arbitrario (0.3 a 16.0mm: 0.01mm intervalo) |
| Curso completo/Sensor/Curso | 360 µm (-200 µm a +160 µm) |
| Curso completo/Sensor/Resolución | 360 µm / 0.02 µm, 100 µm / 0.006 µm, 25 µm / 0.002 µm |
| Curso total eje X | 16 mm |
| Dimensiones externas de la unidad principal | 160 x 65.8 x 52.1 mm |
| Dimensiones externas del Drive (Activador) | 115 x 23 x 26 mm |
| Filtros | Gaussiano, 2CR75, PC75 |
| Fuerza de apoyo | 400 mN o menos |
| Funciones de E/S | USB I/F, Salida Digimatic, Salida de impresora, RS-232C I/F, Pedal I/F |
| Gráficos | Curvas BAC y ADC |
| Idiomas | Japonés, Inglés, Alemán, Francés, Italiano, Español, Portugués, Neerlandés, Polaco, Húngaro, Sueco, Checo, Chino Simplificado, Chino Tradicional, Coreano, Turco |
| Impresión | Condición de medición / Resultados / Resultados por segmento / Perfil generado / Curva de porcentaje de material / Curva de distribución de amplitud / Detalles de la medición |
| Longitud de muestra | 0.08, 0.25, 0.8, 2.5 mm |
| Normas de referencia | JIS1982/JIS1994/JIS2001/ISO1997/ANSI/VDA |
| Parámetros | Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Rsk, Rku, Rc, RPc, Rsm, Rz1max, S, HSC, RzJIS, Rppi, R∆a, R∆q, Rlr, Rmr, Rmr(c), Rc, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, Rpm, tp, Htp, R, Rx, AR, Análisis Libre |
| Perfiles calculados | Perfil primario, Perfil de rugosidad, Perfil DF, Perfil Motif |
| Presentación de los resultados | Vertical: 1 línea/3 líneas/Gráfico horizontal: 1 columna/4 columnas/Gráfico (Desplazamiento derecha/izquierda) |
| Tamaño de la pantalla | 36.7 x 48.9 mm |
| Valores de corte λc | 0.08, 0.25, 0.8, 2.5 mm |
| Valores de corte λs | 2.5, 8 µm |
| Velocidad de medición | Durante la medición: 0.25mm/s, 0.5mm/s, 0.75mm/s Retorno: 1mm/s |
