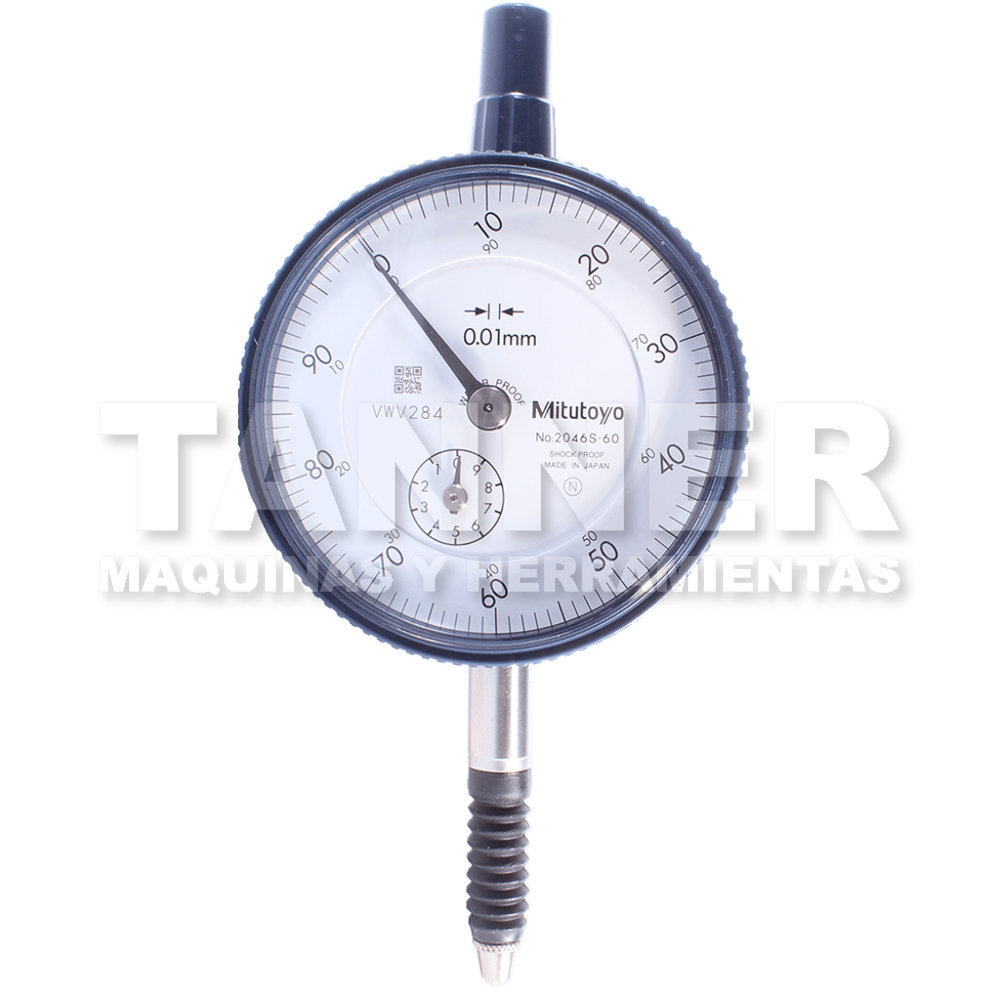

INDICADOR CARATULA 10MM
Características Generales
· Tiene un bisel con diámetro exterior de 57 mm
· Incluye indicadores de límite y un sujetador de arillo.
· El sujetador del arillo se puede unir a la derecha o a la izquierda. Estas piezas se pueden instalar y quitar fácilmente sin herramientas.
· El vástago y el husillo están hechos de acero de alta resistencia de acero endurecido adecuado para un uso rudo.
· Se utiliza una punta de contacto de carburo.
· La aplicación de un recubrimiento duro sobre la superficie del cristal hace al indicador altamente resistente a ralladuras y químicos.
· Escala continua.
· A prueba de agua.
Datos Técnicos
| Fuerza de medición | 2.5 N o menos |
| Graduación | 0.01 mm |
| Intervalo | 10 mm |
| Intervalo / rev | 1 mm |
| Peso de embarque | 200 gr |
| Repetibilidad | 3 µm |
| Tipo de carátula | ±0-100 |
Error de indicación
| 1 rev | 10 µm |
| 1/10 rev | 5 µm |
| Retroceso | 3 µm |
| Total | 13 µm |
Dimensiones
| A | 48.8 mm |
| B | 70 mm |
| C | 57 mm |
| D | 17.7 mm |
| E | 20 mm |
| F | 12.3 mm |
| G | 29.2 mm |
| H | 52 mm |
| I | 7.6 mm |
