Características Generales

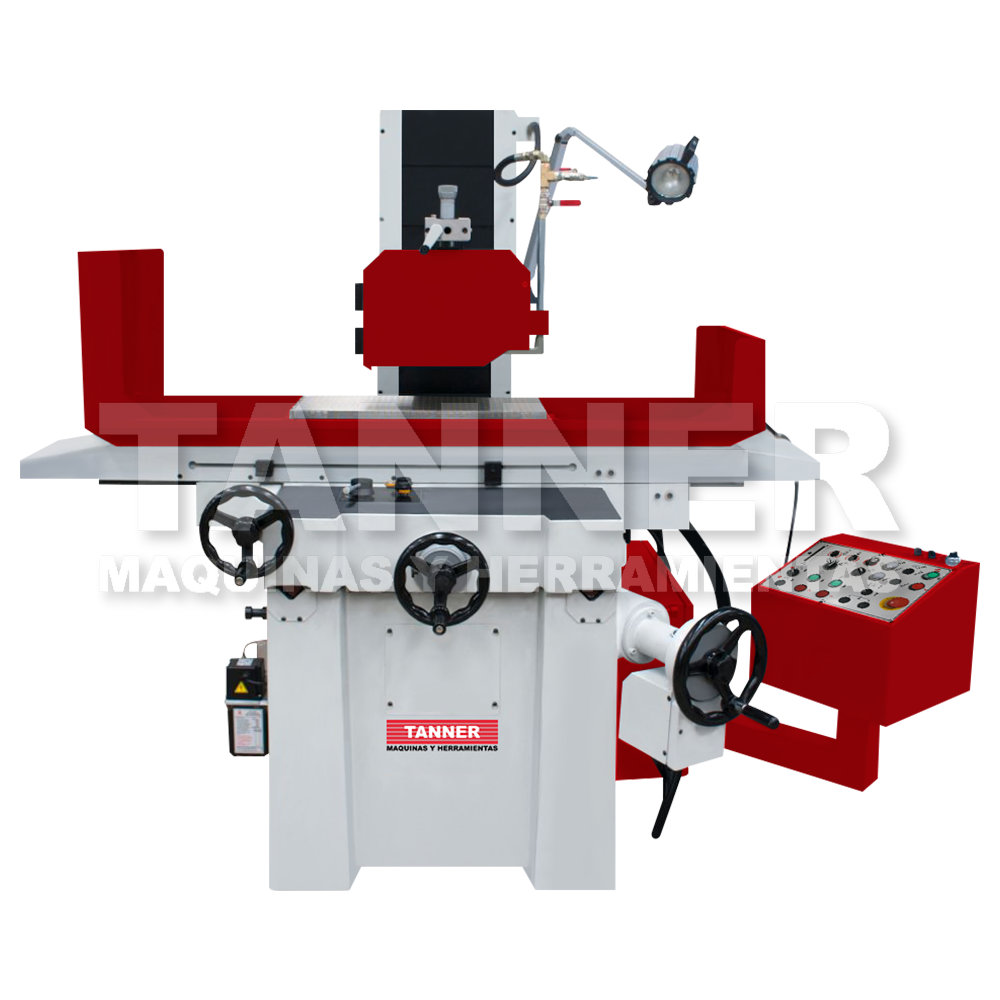

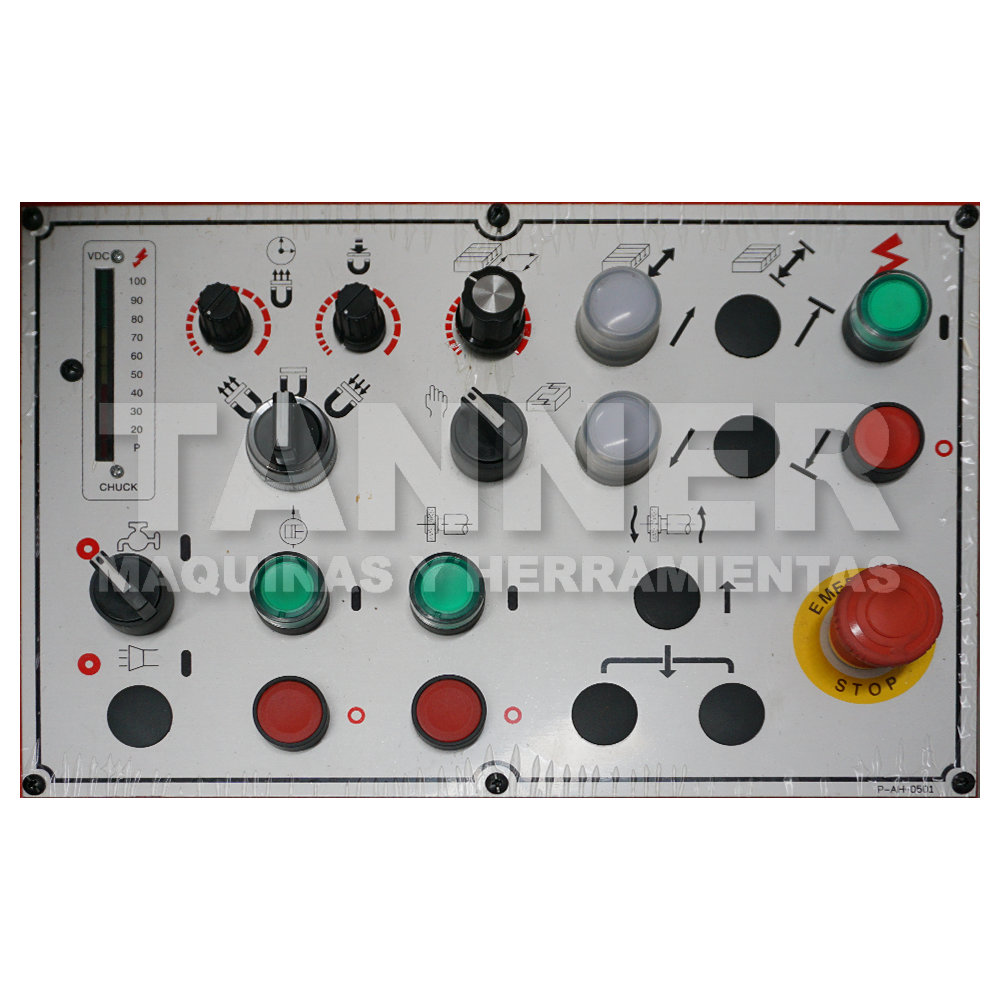

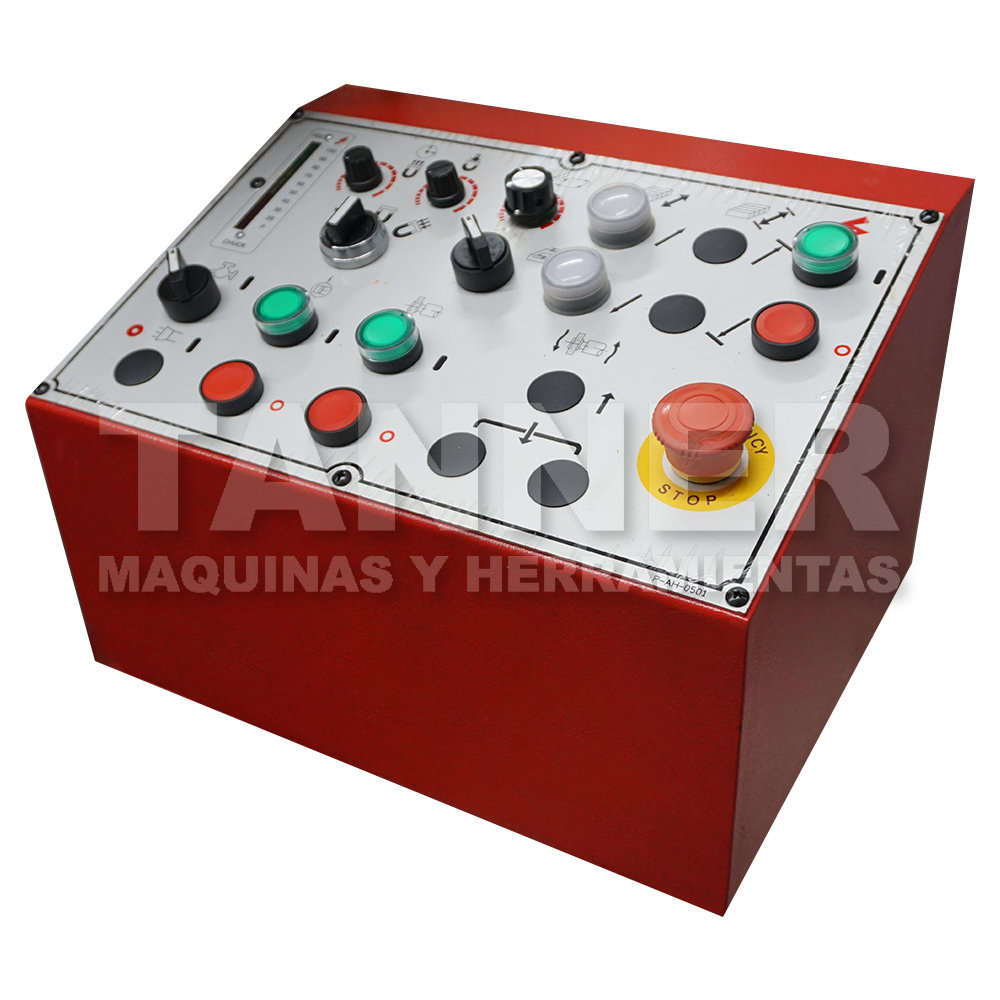

La rectificadora PFG-CL3060AH proporciona un rectificado de alta precisión para piezas metálicas, asegurando una precisión inigualable y acabados de alta calidad.
Ventajas:
• Superficie de la mesa 300mm x 600mm
• Alimentación longitudinal hidráulica automática
• Alimentación cruzada automática
• Alimentación vertical manual
• Precisión y estabilidad optimizadas
• Accesorios especiales y estándar incluidos
Datos Técnicos
| Avance transversal en volante manual | 5/rev, ; 0.02/gra. mm |
| Avance transversal rápido de alimentación eléctrica | 1100 [60Hz] mm/min |
| Avance vertical en volante manual | 2/rev.; 0.01/gra. mm |
| Bomba de refrigerante | 1/8 HP |
| Dimensión de rueda | 355 x 38 x 127 mm |
| Dimensiones de embalaje (Largo x Ancho x Alto) | 228 x 179 x 210 cm |
| Eje X de movimiento longitudinal | Hidráulico automático |
| Eje Y de movimiento vertical | Manual |
| Eje Z de movimiento transversal | Automático |
| Espacio en piso (Largo x Ancho x Alto) | 2650 x 1550 x 1800 mm |
| Guía de la mesa | Guía en V y plana |
| Incremento aproximado de avance transversal automático | 0.5~20 mm |
| Máx. Distancia del centro del husillo a la mesa | 500 mm |
| Motor de avance transversal automático | 1/5 HP |
| Motor de la bomba hidráulica | 1 HP |
| Motor del husillo | 5 HP |
| Peso de embarque | 1950 kg |
| Peso neto | 1700 kg |
| Superficie de rectificado de la mesa | 300 x 600 mm |
| Superficie máxima de rectificado | 300 x 600 mm |
| Velocidad aproximada de la mesa | 5 ~25 m/min |
| Velocidad de la rueda | 1750 [60Hz] RPM |
| Voltaje | 220 V [60 Hz] |
Estructura Optimizada
Las piezas principales están fabricadas con hierro fundido de alta calidad combinado con un diseño estructural excepcional. Las piezas principales están liberadas de tensión para garantizar la máxima rigidez, estabilidad y precisión de mecanizado.
Turcite-B en guías deslizantes
Las guías deslizantes de los ejes X y Z están recubiertas con Turcite-B para un movimiento estable y precisión a largo plazo.
Diseño del husillo de precisión
El husillo funciona con un rodamiento de contacto angular de alta precisión de clase P4, lo que garantiza una precisión de desviación de 2 µm. El husillo tipo cartucho está completamente sellado y lubricado para una larga vida útil de trabajo, proporcionando rectificado de alta precisión y una larga vida útil.
Guías lineales de alta resistencia
La superficie del puente de doble columna está equipada con dos guías lineales de alta resistencia con gran alcance para un movimiento extra suave y alta rigidez.
Alimentación de precisión en eje vertical
El eje vertical de tipo cantiléver y tipo de doble columna está equipado con guías lineales de alta precisión combinadas con transmisión de husillo de bolas de alta precisión, lo que asegura una precisión de avance excepcional y máxima estabilidad.

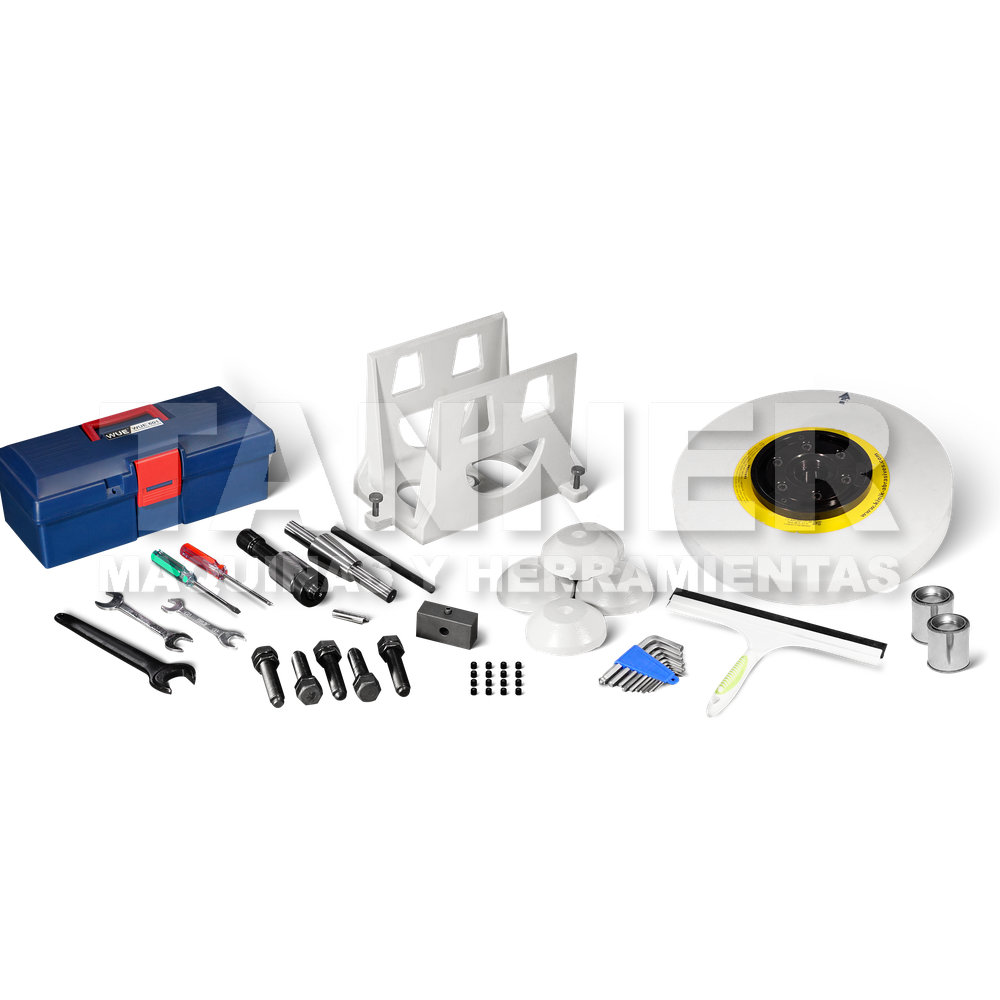

Accesorios Estándar
1. Rueda de rectificado:
Dimensiones: 355 x 38 x 127 mm
Máximas RPM: 1750 RPM (60Hz)
Abrasivo: Óxido de aluminio blanco, duro y quebradizo
Grano: medio (46)
2. Brida para rueda
3. Extractor de brida
4. Eje para equilibrado
5. Base para equilibrado de la rueda
6. Rectificador de diamante
7. Tornillos de nivelación y bases
5 juegos
8. Caja de herramientas

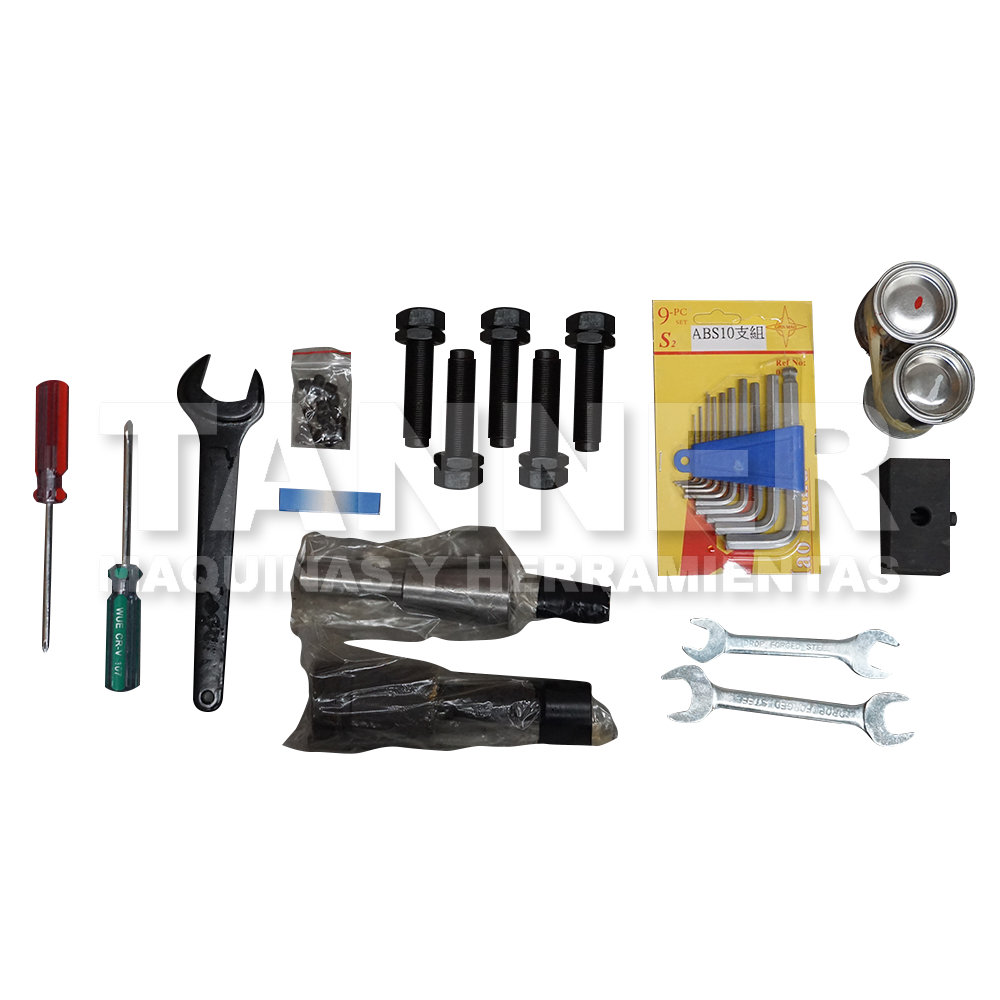

9. Herramientas básicas
Juego de llaves Allen
Desarmador de cruz
Desarmador plano
Llaves inglesas
Pintura para restauración
Pernos de repuesto
10. Lámpara de trabajo
11. Limpiador
12. Manual de operación, mantenimiento y diagramas
13. Diagrama eléctrico
14. Ciclo y agenda de mantenimiento
Accesorios especiales incluidos
1. Mesa magnética
2. Auto desmagnetizado para la base
3. Micro avance para avance transversal / vertical (0.001mm/grado)
4. Rectificador paralelo (manual)
5. Sistema de refrigerante
6. Sistema hidráulico

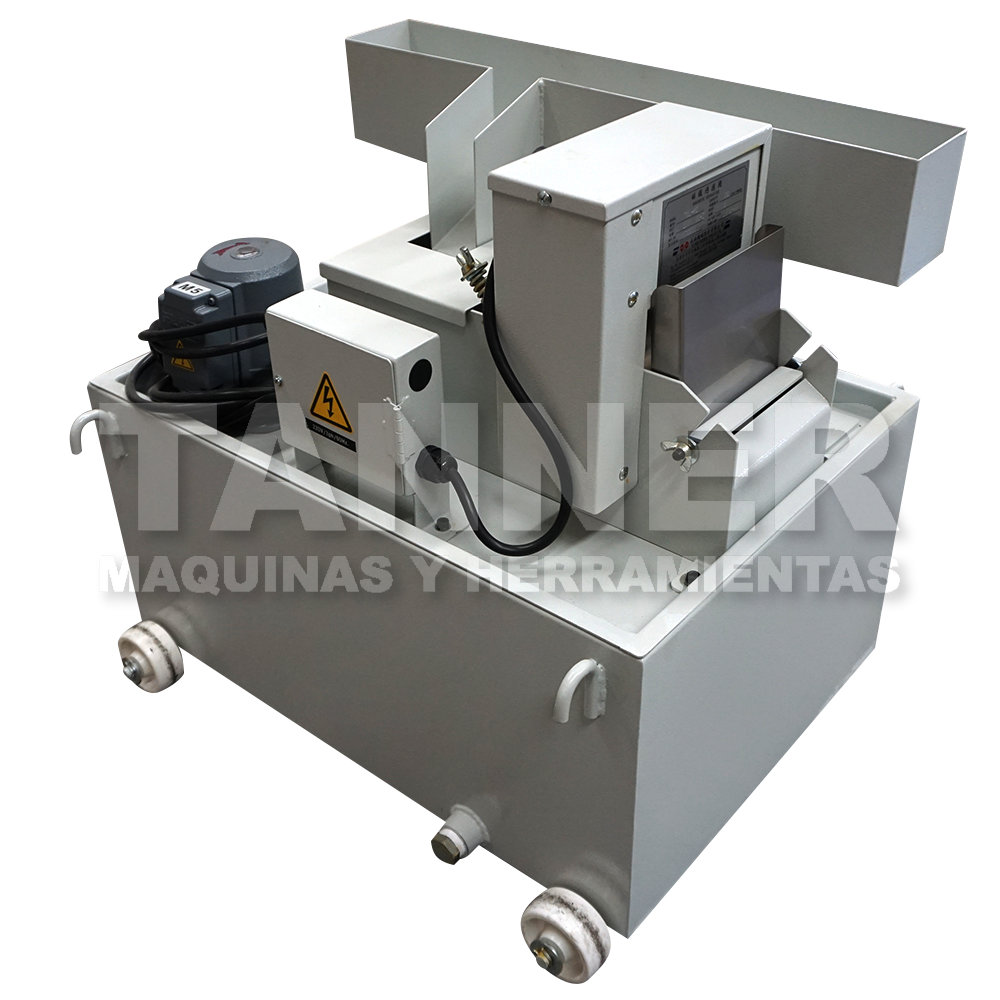

Sistema de refrigerante
Especificaciones
| Tipo | Unidad | 70L-M2 |
| Motor de succión | HP | 1/8 |
| Voltios | V/Hz | 220/60 |
| Filtrado magnético | L/min | 20 |
| Poleas | P | 2 |
| Fases del motor | ph | 3 |
| Dimensiones | cm | 54 x 64 x 59 |

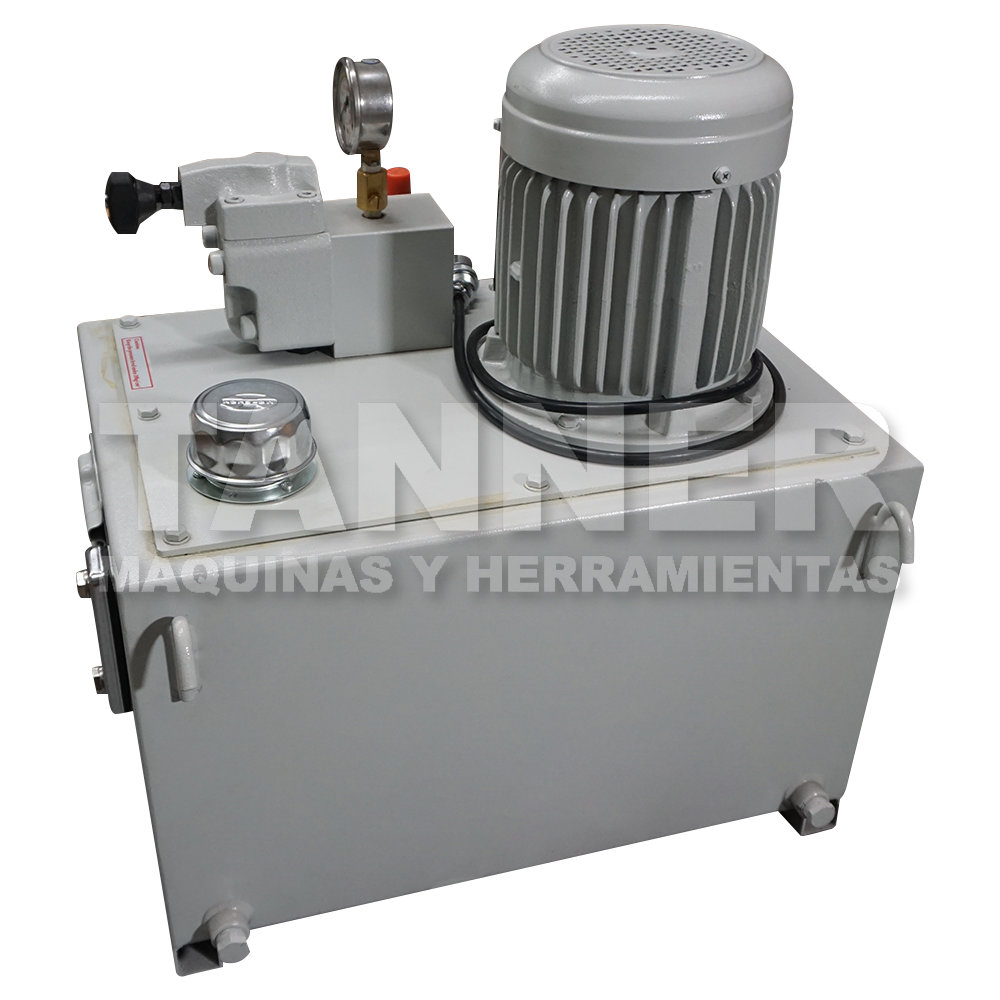

Sistema hidráulico
Especificaciones
| Tipo | Unidad | 00143 |
| Motor de succión | HP | 1 |
| Voltios | V | 220/380 |
| Peso | kg | 22 |
| Capacidad | L | 60 |
| Dimensiones | cm | 48 x 57.5 x 62 |
