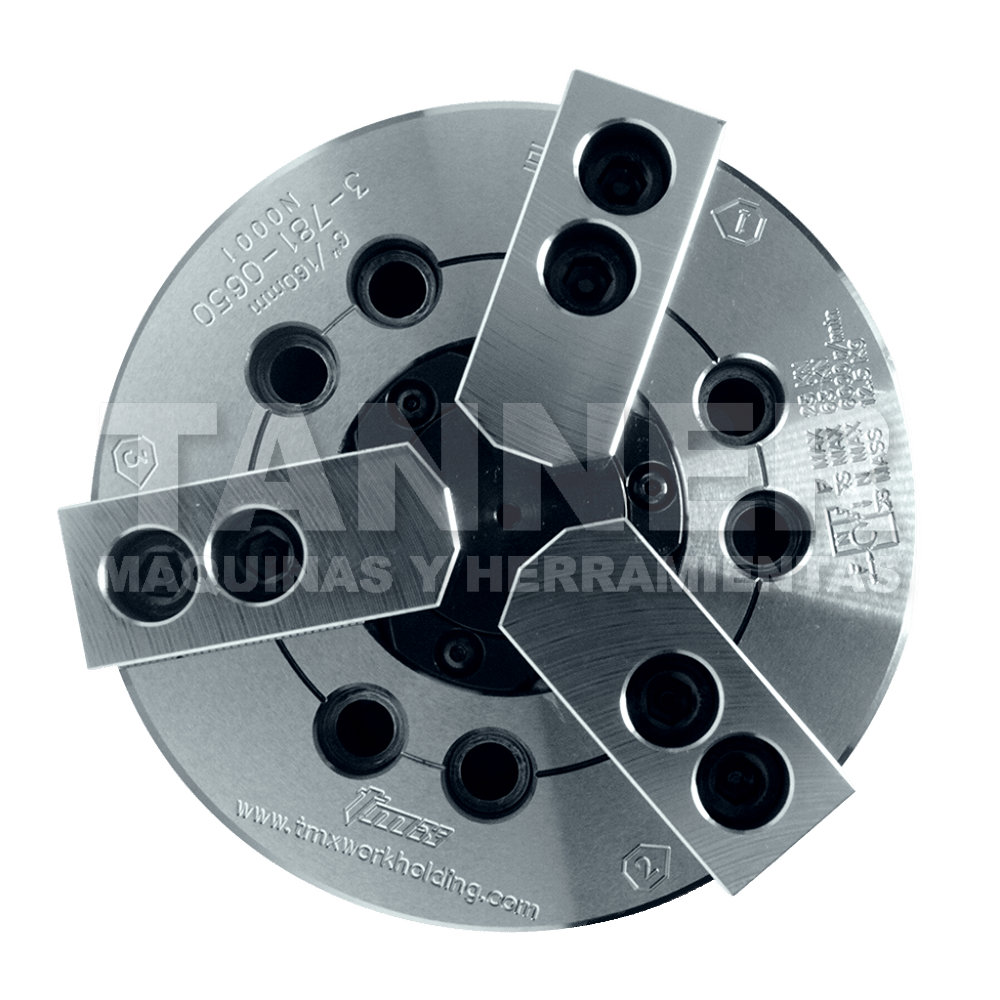

CHUCK 3 MORDAZAS A2-5 6PULG
Características Generales
· Cuerpo totalmente de acero.
· Garantía de calidad y rendimiento de 2 años.
· Certificado ISO.
· Sustituto directo de las principales marcas.
· Garantizado para mantener una precisión excepcional durante un periodo prolongado.
· Se realiza un tratamiento térmico al acero de aleación junto con un sistema de lubricación mejorado para obtener una alta precisión, resistencia y durabilidad.
· Al aumentar la fuerza de agarre, se ha mejorado enormemente la eficacia y la seguridad del trabajo.
· La fuerza de agarre, la seguridad y el rendimiento se consiguen gracias a un diseño óptimo que da lugar a mayores velocidades de rotación.
· La carga del equipo se ha reducido gracias a la reducción del peso, aumentando la eficiencia.
· Accesorios estándar:
o 1 juego de tornillos de montaje
o 1 plato adaptador
o 1 llave para buje roscado
Datos Técnicos
Tamaño | 6" |
Dentado | 1.5 mm x 60° |
Peso de embarque | 13.7 kg |
Velocidad máxima | 6,000 RPM |
Número de mordazas | 3 |
Recorrido del émbolo | 0.512” / 13 mm |
Barreno pasado | 1.811” / 46 mm |
Diámetro máximo de agarre | 6.654” / 169 mm |
Diámetro mínimo de agarre | 0.512” / 13 mm |
Fuerza máxima admisible de entrada | 5,500 lbf / 2,500 kgf |
Fuerza máxima de agarre | 14,137 lbf / 6,426 kgf |
Momento de inercia | 0.0512 lb*ft² |
Nariz del husillo | A2-5 |
Recorrido de mordaza | 0.217” / 5.5 mm |
![Imagen de Odoo y bloque de texto](/web/image/659710/3-781-0650-Toolmex-plano.jpg?access_token=58e21444-b46e-408d-9148-a2de33b6298d)
Dimensiones
A | 6.654” / 169 mm |
B | 3.543” / 90 mm |
C | 5.512” / 140 mm |
D | 3.251” / 82.563 mm |
E | 0.591” / 15 mm |
F | 0.197” / 5 mm |
G | 4.567” / 116 mm |
H | 4.126” / 104.8 mm |
J | 1.811” / 46 mm |
K | 6xM10 |
L | 0.63” / 16 mm |
M | 0.787” / 20 mm |
N máx. | 1.319” / 33.5 mm |
N mín. | 1.209” / 30.7 mm |
O máx. | 0.906” / 23 mm |
O mín. | 0.394” / 10 mm |
P máx. | 1.063” / 27 mm |
P mín. | 0.551” / 14 mm |
Q | 1.22” / 31 mm |
R | 0.472” / 12 mm |
S | 0.748” / 19 mm |
T | 0.079” / 2 mm |
U máx. | M55x2.0 |
V | 3”-M6 |
W | 2.632” / 60 mm |
X | 0.787” / 20 mm |
Y | 1.299” / 33 mm |
Z | 2.598” / 66 mm |
